Esempi di programmazione

Veniamo ora alla parte più interessante, faremo degli esempi su come trasferire un circuito a logica cablata su un PLC.



Circuito con combinazione logica AND

Esso corrisponde al collegamento in serie della logica cablata



Circuito con combinazione logica AND



In AWL Siemens:

U E0.0

U E0.1

= A1.0

Circuito con combinazione logica OR

Esso corrisponde al collegamento in parallelo della logica cablata



Circuito con combinazione logica OR



In AWL Siemens:

O E0.0

O E0.1

= A1.0

Circuito con combinazione logica AND prima di OR



Circuito con combinazione logica AND prima di OR



In AWL Siemens:

U E0.0

U E0.1

O

U E0.2

U E0.3

= A1.0
Circuito con combinazione logica OR prima di AND

Circuito con combinazione logica OR prima di AND

In AWL Siemens:

U(

O E0.0

O E0.1

)

U(

O E0.2

O E0.3

)

= A1.0

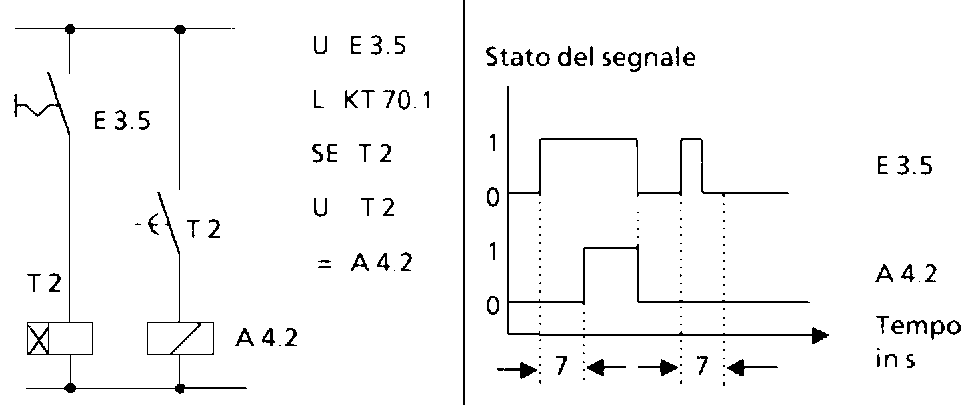

Circuito di temporizzazione con ritardo all'eccitazione (Siemens SE)

Esempio di programma in ladder:

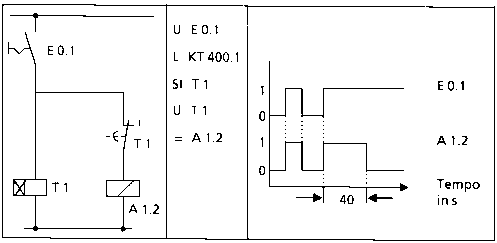

Circuito di temporizzazione con uscita ad impulso (Siemens SI)

Esempio di programma in ladder:

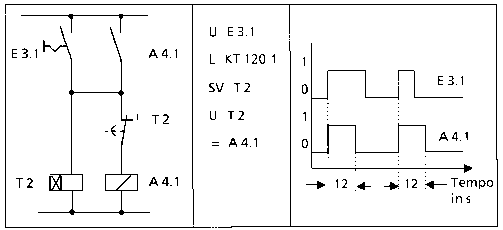

Circuito di temporizzazione con uscita ad impulso prolungato (Siemens SV)

Esempio di programma in ladder:

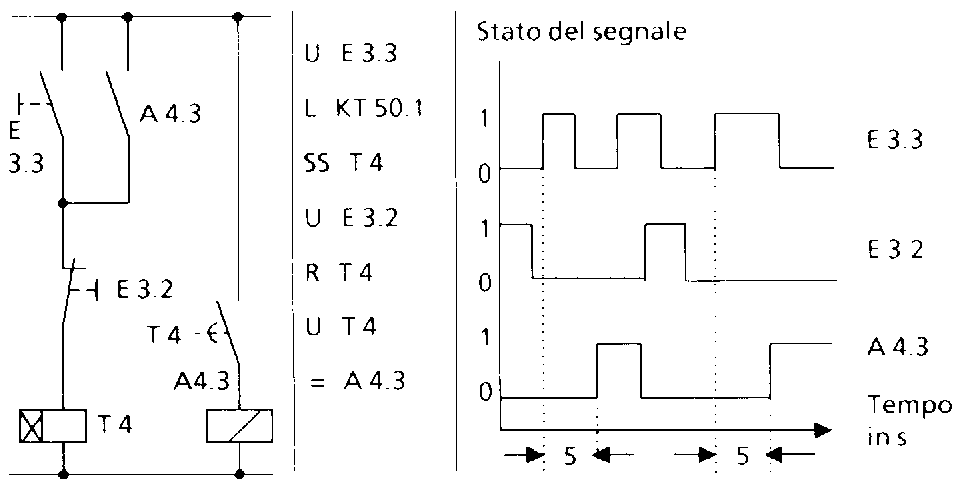

Circuito di temporizzazione con ritardo all'eccitazione con memoria (Siemens SS)

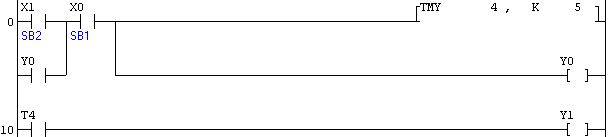

Esempio di programma in ladder:

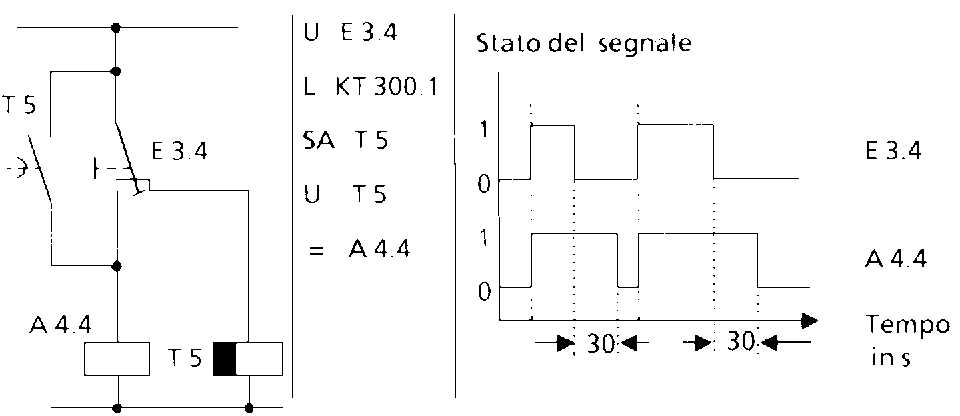

Circuito di temporizzazione con ritardo alla diseccitazione (Siemens SA)

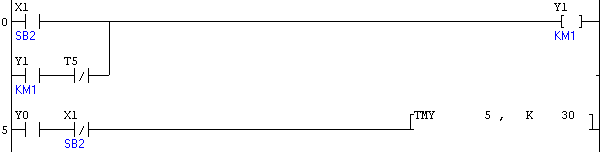

Esempio di programma in ladder:
