INDIRIZZAMENTI

 INGRESSI

Esempi

• %I1.5 (per gli oggetti in formato booleano la X può essere omessa)

• %I5.15 (ingresso digitale bus 5 canale 15)

• %IW4.1 (ingresso analogico bus 4 , canale 1)

• %I6.mod.err (diagnostica del bus 4 intero)

• %I4.2.err (diagnostica del bus 4 canale 2)

• (err indica un difetto)

 USCITE

Esempi

• %Q2.5 (per gli oggetti in formato booleano la X può essere omessa)

• %Q5.15 (uscita digitale bus 5 canale 15)

• %QW4.1 (uscita analogico bus 4 , canale 1)

• %Q6.mod.err (diagnostica del bus 4 intero)

• %Q4.2.err (diagnostica del bus 4 canale 2)

• (err indica un difetto)

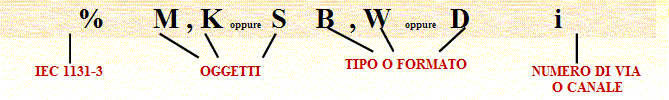

 VARIABILI

Esempi

• %M2.5 ü%MW15 ü%MD10

• %KW7 ü%SW5

• %S6

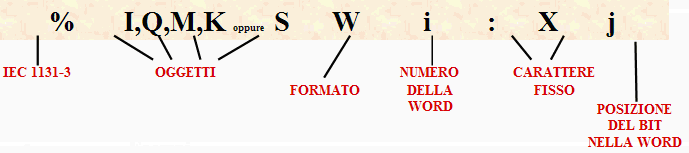

 BIT ESTRATTI DALLE WORD

Esempi

• %MW12:X0

• %MW15:X6

• %KW12:X8

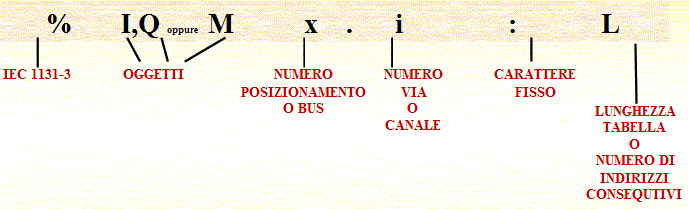

TABELLE  DI BIT

Esempi

• %M2:15 (seleziona i bit, partendo dal %m2 avanti per 15 bit, quindi dal 2 alla 14)

• %I2.0:10 ü%Q4.2:4

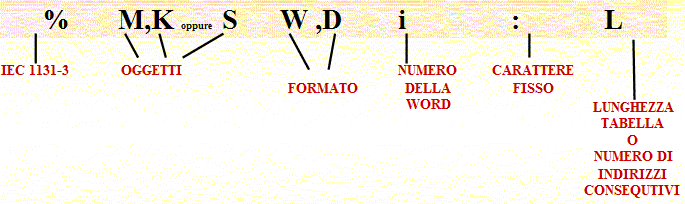

TABELLE WORD

Esempi

• %MW12:5 (seleziona le word partendo dalla %mw12 avanti per 5 word, quindi dalla 12 alla 16)

• %MB15:9

• %KB6:3
