LINGUAGGI DI PROGRAMMAZIONE

LADDER

Normativa IEC1131-3:



  • Contatto normalmente aperto. Lo stato della linea alla sinistra viene preso dalla linea alla destra solamente se lo stato della variabile booleana del contatto è ON.



  • Contatto normalmente chiuso. Lo stato della linea alla sinistra viene preso dalla linea alla destra solamente se lo stato della variabile booleana del contatto è OFF.   /1Normativa IEC1131-3





Lo stato del collegamento a sinistra è copiato nella variabile booleana associata.

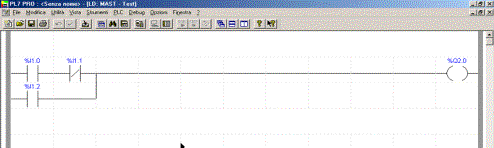

Il linguaggio Ladder Permette una rappresentazione della logica di comando simile allo schema eletromeccanico, poiché utilizza la stessa simbologia.





NOZIONI FONDAMENTALI DEL LINGUAGGIO LADDER

  1. I segni grafici sono strutturati in reti delimitate da barre a sinistra e a destra, dette barre di alimentazione.

  2. Le linee di collegamento dei segni grafici possono essere orizzontali o verticali e il loro stato di
